1.英格索蘭空壓機典型的中頻援動
作為中頻振動的典型例子，下面對脈動壓力引起的振動現象加以說明，在這個由脈 動壓力引起振動的葉輪上，葉片數為Z,即發生與之相當的頻率,這種振動是在設備 處于正常狀態時也必然會發生的。
所以，重要的一點是在診斷書中與正常狀態作比較。 fz= f..Z圍10,25所示為振動的發生原理。
一極對數。表中: {一電深周波數」fg一齒槽函數; f,一轉速兩數;s一滑移; 利用脈動壓力引起的振動診斷時，實施的基本考慮如下: 在正常情況下，所有脈沖 振動的狀態和大小必須相同。

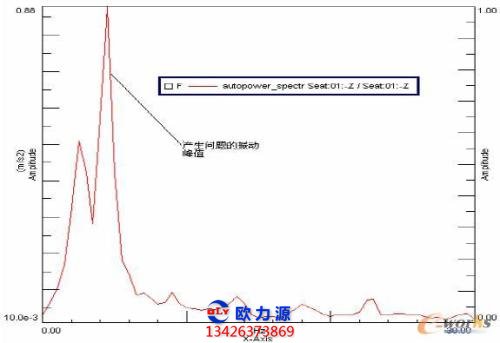

如果在上述報動中，其振動頻率含有對應于2n、3n (a一空壓機轉速) 等的高次諧波 時，便須進行頻譜分析。
如果有兩個或兩個以上的原因形成疊加信號,完全可以通過譜圖區分出不同頻率， 從而查清原因。
如果空壓機受到沖擊載荷，由于有較寬的頻帶,往往會激起零部體的共振。若空壓機出 現明顯的缺陷，北重復頻率為f，則將產生為(所調制的邊頻，在此情況下可應用倒譜 分析加以識別。
在轉軸一類空壓機中，出現兩種頻率非常靠近而幅值相等時，還會產生“拍”波。經頻譜分析可以發現兩個頻率十分接近而高度差不多的譜線。
當二譜線頻率難以分辨時，最好通過細化處理加內區別。
轉軸從啟動到升速達額定轉速,或從額定轉速到完全停車的過程中，包含了極為豐 富的信息; 尤其是撓性轉軸，要越過一階甚至多階固有頻率，共振下的參數信息更為豐 富。通過暫態分析，可以預見或發現空壓機故障。
如果發生了磨損現象，振動的狀態就會改變。也就產生了fz成分的高次諧波的變 化。如有偏磨損現象時，即產生不平衡成分和以基本頻率fr的調頻振動。如有局部異 常，則只是異常部份的振動發生變化。
2.英格索蘭空壓機典型的高頻振動
作為高頻振動的典型例子，有由于接觸引起的振動，正如上節所介紹的滾動軸承原 理一樣,當發生空壓機部分的接觸和松動時，由于流體力的沖擊，首先在初分階段發生如 圖10.26所示的振動。
然后振動發展形成相當大釣沖擊力,引發出相當于機件材質的固有振動頻率的自由振動。
