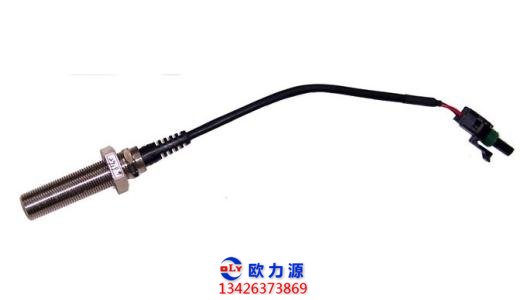

1.空壓機探頭型磁電式傳感器原理
由線圈、磁鋼等零件構成一個探頭。當探頭與被測振動體形成一個氣 并有相對振動時，則磁鋼與被測體除s。
(鐵磁材料之間的磁阻發生變化，即磁 鋼的磁通發生變化，從而使線圈產生感應電勢。
可以證明當振幅s比起初始間陂s。為很小時，則線圈的感應電勢與振動速度成正比。
2.空壓機探頭型磁電式傳感器特點
能進行非接觸測量，頻率范圍較廣，由于無活動部分，因此結構堅圓. 如國產CD一6F型傳感器的頻串范圍為2~1000Hz ,靈敏度為主要技術性能。
3.測量電路
磁電式傳感器測量電路的原理方框圖如圖2,56所示.
由磁電式傳感器來的信號通過量程變換器(衰減器),以適應不同幅值的振動測量。
在放大器A和放大器B之間,可選擇接入積分器、放大器或微分器，就可以分別測量位 移、速度和加速度。
放大器B輸出信號經整流后可供表頭指示或經功率放大后供振子示 波器記錄被測振動的波形。
4.空壓機探頭型磁電式傳感器結構
有動圈式及動鐵式兩種結構，動圈式結構如圖2.54所示。
磁鋼中聞有一小孔，兩端背有線圈及阻尼環的芯軸貫 穿其中，芯軸兩端有圓形片彈簧支承，彈簧的周邊固定在殼體上。
殼體的內腔固定著線圈繞組,由永久磁鋼箏掌件組成 的運動組件在線圈繞組的內腔運動。
為了保證運動組件位于軸心位置，并能沿軸向靈活 運動,在磁鋼兩端裝上軸承環。
5.靈敏度高及輸出阻抗低。
由于磁鋼、特點戰圈結構容易取得較高靈敏度及較低輸出阻抗，因 此便于設計成測量微小振動的傳感器。由于輸出信號較大及輸出阻抗低，因此電氣穩定性好。不易受外部噪聲的干擾，穩定性好。
由于傳感器中的所有材料、元件是比較穩定的。因此傳感器的性能也較穩定，可以長 期使用。
可作為相對振動測量的傳感器。由于彈簧一質量系統的自振頻串較低，即運動部分的彈簧剛度較 小因此如運動部分有連桿伸向傳感器外方,連桿與殼體分別連接兩個相對運動體時，即可測得相對 振動量，而不干擾原來的振動狀態。過載能力小。
過載時話動部分將產生過大偏移而損壞。
