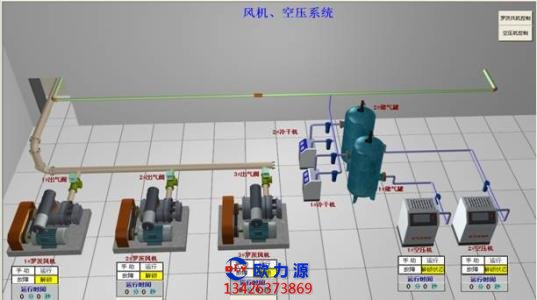

根據往復空壓機的工作原理可知，其工作過程包括吸入和排出這兩個交替進行的過程?；钊鶑鸵淮危饔幸淮挝撕团懦鲞^程，稱之為一個工作循環。
(一) 指示圖
指示圖是表示往復空壓機在工作過程中，液缸內的液體壓力隨活塞行程變化的圖形，如圖 圖上以橫坐標OS 表示活塞位移，縱坐標OP表示活塞表面的液體壓力。
這樣,由吸入過程和排出過程中液體壓力變化所包圍的面積，就表示一個工作循環中活塞對液體所 做的功p; (指示功)。
(二) 理論指示圖
假設往復空壓機在整個I 作過程中: O液體不可壓縮，且不含氣體; 2進氣閥和排出閥在工 作中啟閉及時; 國各密封部位無泄瀚;G 忽略吸人和排出管路中的慣性水頭(可以假設空壓機的 進、出口均設置有足夠大的空氣室)。
則往復系的工作過程為理想工作過程。此時，可得到一個矩形的理論指示圖abed,如 圖2.10a所示。
括塞從前止點右移瞬間，圖中對應為a點，排出閥關閉、吸入閥及時 開啟，開始進人吸人行程，此行程中液缸內液體壓力為p=const,圖中對應為ab線一 吸人壓力線(ab/ 'os)。
直到活塞運動到后止點,吸入閥在瞬間及時關閉， 排出閥則及時開啟，液缸內壓力沿bc 線(bcLab> 急劇上升，空壓機進入排出行程，此行程中 液缸內液體壓力為pw=const,圖中對應為cd線一一排出壓力線(cd /os)。
直到活塞達到前止點，排出閥及時關閉，吸入閥及時開啟，液缸壓力沿da線(daLab) 急劇下降，然后 重復上述吸入過程。
指示圖abd中的長度ab 表示前后止點間的行程即ab =s,高度ad或bc表示液缸內的 平均指示壓力，即ad: bc= pu,則pu=pu-pp.由此可計算指示揚程H=pu/ (pg)。
