1.英格索蘭空壓機安全閥
安全閥是用于受壓容器的保護裝置。當容器內制玲劑壓力超過限定值時,安全閥能自動開啟而 排除過剩壓力。當容器內壓力恢復到限定值以下時,安全閥能自動關閉,保證設備安全運行。
制冷系統中的冷凝器、高壓貯液器、低壓循環貯液器、氨液分離器、中間冷卻器等均需安裝安全閥。
安全閥的結構型式采用彈簧微啟式。它主要由閥體、閥座、閥瓣(閥芯)、鋼安 全閥依靠壓縮彈簧力來平衡閥瓣脫開閥座時所承受的壓力,達到密封和開啟的目的。
微啟式閥瓣開啟高度為閥座喉部直徑的1/40~ 1/20,開啟高度隨壓力變化而改變,沒有突然起跳和突然關閉 的動作。
安全閥起跳壓力根據有關設備的需要,用調節螺栓調整,調整后用鎖紫螺母固定,擰上閥 帽并鉛封。閥瓣下端面嵌有聚四氟乙烯塑料(或巴氏合金)密封圈。
當容器壓力大于調整好的彈 贊力時,閥瓣脫開閥座,閥座在密封線上開有小孔。制冷劑外泄后容器內壓力下降到起跳壓力以 下時,彈簧力大于容器壓力,又將閥瓣逐漸下壓在閥座上密封。
有的閥瓣與定位墊圈之間有顆鋼珠,可在閥瓣開啟和關閉時能準確復位。
2.英格索蘭空壓機止回閥
止回閥是依靠制冷劑在閥前后的壓力差來自動啟閉的閥門。在制冷系統上設置止回閥的目的是 為了防止制冷劑倒流,故又稱為止逆閥或單向閥。

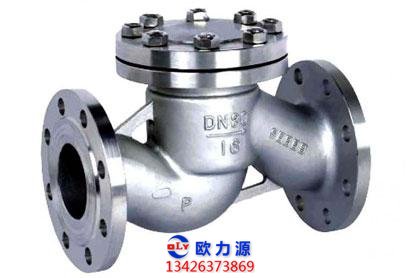

止回閥的結構型式有升降式和旋啟式兩大類,在制冷系統中常采用升降式止回閥,其閥瓣是沿著 閥體的垂直中心線移動。升降式止回閥又分為彈簧式和無彈簧升降式。
無彈簧升降式止回閥由閥體、閥瓣、導向套和閥蓋等組成，閥體上有閥座、閥瓣。閥瓣的下端面有用 巴氏合金或聚四氟乙烯材料制作的密封圈。
工作時,當制冷劑進口壓力大于出口壓力,并能克服 閥瓣重力,即開啟閥瓣;當制冷劑出口壓力過高時,壓回閥瓣關閉通路。
無彈簧升降式止回閥分 臥式和立式。臥式只可水平安裝在管路上,立式只能垂直安裝,不可相互替代。
彈簧升降式止回閥結構，由閥體、閥瓣、彈簧、支承座等構成。它是依靠彈 簧力的作用使閥瓣回座關閉,因此它的安裝方位不受限制。
彈簧升降式止回閥有氣用和液用兩 種,氣用止回閥的彈簧力較液用彈簧力小，在選用時應加往意。
止回閥通常是安裝在制冷壓縮機的排氣管和液泵出液管路上,以防止由于制冷劑的倒流而損壞 設備,因此安裝時要注意閥體上表示流向的箭頭,不可裝反。
升降式止回閥具有噪音小，密封性好的優點,但介質流動阻力較大,常用于通徑為D200mm以下的 管路。
