1.英格索蘭空壓機活塞連桿組的組裝
由于英格索蘭空壓機的高速運轉,連桿同曲軸都是經過平衡的，而活塞的重量也要保證偏差小于3%。所以如果不是必須,連桿不能進行互換和更換。

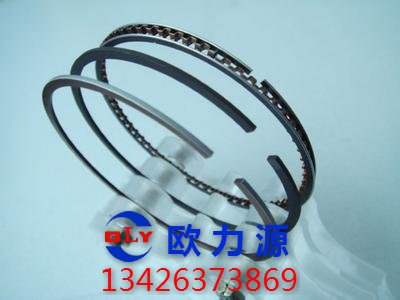

(1)用活塞環撐漲器在活塞上安裝活塞環,注意要使活塞環上有“UP”的一面向上。
(2)在活塞銷孔的一邊的安裝一個活塞銷卡簧。
(3)調整活塞,要使英格索蘭空壓機活塞在安裝好后活塞上的“V”標記向著缸體外側。
(4)在活塞銷、活塞銷孔和連桿銅套上涂上一層干凈的潤滑油,把活塞銷安裝到活塞和連桿銅套上。
(5)安裝另一個活塞銷卡簧。
(6)把連桿瓦的上半部分安裝到連桿上。
注意:要保證安裝的軸瓦背部和座孔的清潔,任何雜質都會影響配合間隙。
(7)調整活塞環的開口方向,相鄰的兩道環開口相差180,并錯開活塞銷孔的位置。
(8)把活塞環壓縮器安裝到活塞上。
(9)把準備安裝活塞連桿的曲柄轉到活塞上止點的位置。
(10)在連桿瓦和曲柄上涂上一層潤滑油。
(11)把活塞連桿組安裝到相應的缸套內,用安裝錘輕擊活塞,使其下移,直到連桿大頭落到曲柄上。
(12)安裝連桿瓦蓋
(13)把連桿螺栓用50~60N.m的扭矩預緊,然后再上緊120。
(14)用同樣的方法安裝其他的連桿活塞組。
(15)安裝邊蓋和邊蓋密封墊,并上緊螺栓。
2.英格索蘭空壓機上蓋及調速器傳動裝置的安裝
(1)安裝前蓋板密封墊和前蓋板。
(2)安裝前蓋板固定螺栓和鎖片。
(3)安裝上蓋密封墊,為方便安裝和保證密封嚴密,可以在密封墊上抹上一層密封膠。由于調速器傳動裝置并設有密封墊.需要在結合部位抹上一層密封膠。
(4)在調速器傳動裝置下部的油管上安裝密封圈,并在密封圈上涂上適量潤滑脂。
(5)把調速器傳動裝置的油管插到缸蓋油管的孔內。
(6)安裝調速器傳動裝置的固定螺栓。
(7)安裝英格索蘭空壓機上蓋，并在上蓋和調速器傳動裝置的結合部位安裝密封墊。
(8)安裝上蓋固定螺栓。
(9)安裝呼吸閥和呼吸閥導向管。
